Описание

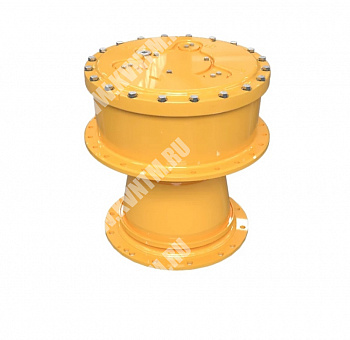

ходовая передача водило гидравлическая концевая гидромотор бортовая для гусеничного экскаватора узел перемещения движения в сборе CAT Caterpillar
Наименование запчасти Номер запчасти по каталогу Кол-во
1 Проставочное кольцо (40X69,5X6 мм) 7Y-1434 1
2 Регулировочная прокладка (0,15 мм) 096-1773 1
Регулировочная прокладка (0,3 мм) 096-1774 1
Регулировочная прокладка (0,4 мм) 096-1775 1
Регулировочная прокладка (0,5 мм) 096-1776 1
Регулировочная прокладка (0,6 мм) 096-1777 1
Регулировочная прокладка (0,7 мм) 096-1778 1
Регулировочная прокладка (0,8 мм) 096-1779 1
Регулировочная прокладка (1,0 мм) 096-1780 1
Регулировочная прокладка (1,6 мм) 096-1781 1
3 Шестерня соединительной муфты, 55 зубьев 148-4715 1
4 Установочный штифт 148-4715 6
5 Корпус 191-3235 1
6 Подшипник 168-8451 2
7 Уплотнение двойное коническое 114-1497 1
8 Корпус 191-3236 1
9 Винт (M12X1.75X30 мм) 095-1270 2
10 Зубчатый венец, 79 зубьев 1
11 Болт (M16X2X60 мм) 227-6034 14
12 Вал сателлита 7Y-0223 3
13 Роликовый подшипник 094-1542 6
14 Сателлит 30 зубьев 7Y-1431 3
15 Шайба (53X84X1 мм) 094-1528 6
16 Палец 095-0891 6
17 Сателлит, 44 зубья 6i-6585 3
18 Роликовый подшипник 094-0616 3
19 Заглушка 3E-2338 2
20 Уплотнительное кольцо 7M-8485 2
21 Крышка 7Y-1426 1
22 Вал сателлита 7Y-0225 3
23 Шайба (47.3X76X1 мм) 094-0611 6
24 Пластина (10 мм) 094-0580 1
25 Солнечная шестерня, 14 зубьев 6i-6583 1
26 Солнечная шестерня, 17 зубьев 7Y-1430 1
27 Распорное кольцо (90X119.6X7.5 мм) 7Y-1558 1
28 Водило 7Y-1432 1
29 Болт (M20X2.5X180 мм) 7X-2568 16
30 Шайба (22X35X3.5 мм) 8T-4123 16
31 Уплотнение 1U-8846 1
32 Уплотнительное кольцо 6D-0692 1
33 Зубчатый венец, 104 зубья 1
34 Водило 7Y-1433 1
